全自動液體灌裝詳解
資訊來源：www.dgyongmao.cn
,0 引言
液體灌裝機按灌裝計量方式的形式不同，有4種基本形式：容積泵式、蠕動泵式、金屬陶瓷活塞計量泵式和時間壓力法。前兩種計量方式已被國內眾多廠家廣泛運用，后兩種運用較少。容積量杯式計量方式更換灌裝規格時間長，難清洗，使用很不方便。蠕動泵制造精度低，容易變形磨損，其分裝精度和穩定性難于保證，不適合大批量生產。金屬／陶瓷活塞計量泵，采用不銹鋼／陶瓷材料，計量調整和拆洗都不是太方便。時間壓力法是更為進的灌裝計量方式，是在恒壓儲液罐中，被分裝液體的計量是通過時間和單位時間的流量來確定的。計量精度由可編程控制器自動控制，可以保證液體流經通道及閥體時無死角，無殘留，無固體磨損，清洗消毒不拆卸任何零件，可在線清洗。時間壓力法是好的種計量方式，國外正在積開發該灌裝機。
為此，我們在積開發恒壓控制技術，綜合應用自動化新技術的同時，開發成功了具有自主知識產權的采用時間壓力法的直線式全自動灌裝機。采用可編程控制器處理信號，通過人機界面觸摸屏監測運行狀態，可在線修改運行參數。任意輸入灌裝計量，精度高，灌裝范圍大，機械設備簡單，容易維護。
系統的可靠性、控制度及自動化程度直接影響到灌裝的品質和生產工人的勞動強度。采用可編程控制器為核心控制線路，簡化系統的硬件構成，而且使系統的自動化控制性能和程度大大提高。采用觸摸屏作為人機界面，作為操作人員和機器設備之間雙向溝通的橋梁，可以通過文字、按鈕、圖形、數字等來處理或監控管理及應付隨時可能的變化信息，能明確指示并告之操作員機器目前的狀況，大提高了設備的附加值。強大的功能及優異的穩定性使它非常適合用于工業環境，日益成為現代化工業必不可少的設備之。
1全自動灌裝工藝要求
1.1工藝流程

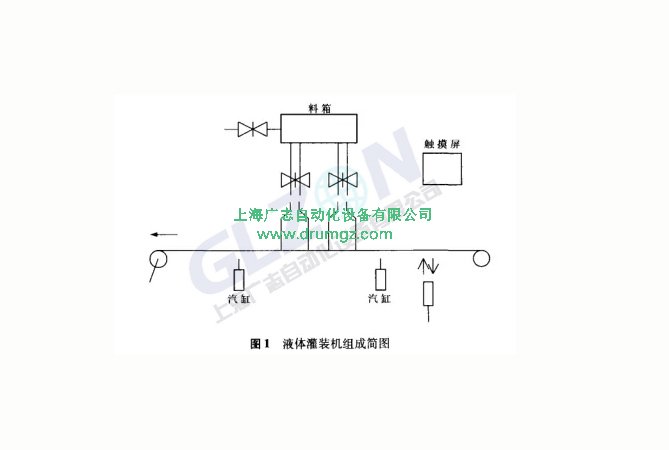

全自動灌裝機用于灌裝各種各樣的瓶裝水劑，例如農藥、酒和飲料。在全自動灌裝機上方有個恒壓儲液罐（料箱），里面有兩個相隔Scm的液位傳感器。通過它控制個旋轉汽動閥進行料位控制，使液位保持穩定。料箱連接16個灌裝頭。灌裝頭由汽動閥控制，通過控制汽動閥開啟的時間，就達到控制劑量。其精度由精選的優質元件和軟件進行保證。傳送帶電動機由變頻器控制，進瓶處設置光纖傳感器檢測進瓶個數。當檢測到16個時，傳送帶電動機停止，出瓶處汽缸伸出擋住空料瓶，進瓶處汽缸也伸出不再進瓶。這時，灌裝頭下降到瓶口，并由觸摸屏輸入的時間通過PLC來控制灌裝頭上的汽動閥的開啟時間，進行灌裝。灌裝結束后，灌裝頭上升，出瓶處汽缸縮回，傳送帶電動機又開始工作，進瓶處汽缸延時2s后縮回，光纖傳感器又檢測進瓶個數，循環以上過程。其機構簡圖組成如圖1所示。
1.2控制要求
1)實現既能從進料到出料和灌裝的整個過程自動化，又能實現各個環節的手動控制。
2)實現和過程動作配套的高度的灌裝時間控制以及液位的自控。
3)當系統某部分出現故障時（如液位不到、氣壓低和檢測不到16個料瓶等），PLC能對它們實時監測，記憶鎖存，并通過觸摸屏快速指示報警，指明報警類型。
4)實現系統間的安全聯鎖。
5)所有技術參數、工藝參數、操作手冊、維修指南都通過觸摸屏保存。
2控制系統的構成
全自動灌裝機有套嚴格的工藝程序，何時進瓶、出瓶，什么時候灌裝頭上升、下降，什么時候灌裝，灌裝料量多少，進瓶時的傳送帶速度，出瓶時的傳送帶速度，加速時間，減速時間等，都有嚴格的要求。系統不但有高度的時間和液位控制，而槍有調速、汽缸進出、升降等功能。此外，根據工藝的要求，除了能實現全自動化外，還能實現手動操作。為了滿足上述要求，如果采用常規的儀表和繼電控制，那么，系統不但復雜、繁瑣，而且可靠性等也相應降低。采用PLC和觸摸屏的有機結合，不僅能有效地解決上述問題，而且在觸摸屏上能反映和調整技術參數、工藝參數，例如能顯示灌裝速度、產量，能調整每步工藝之間的時間，系統的可靠性、可操作性、可視性都有了很大的提高。
2.1控制系統的硬件構成
1) PLC的硬件設置與I/O分配

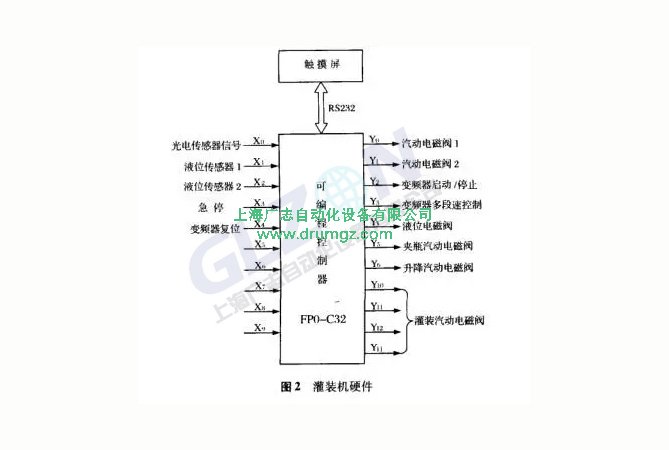

控制系統由個控制箱、PLC、液位控制系統、傳感器控制系統、變頻調速系統、電源系統、汽缸控制系統以及觸摸屏控制系統等組成。其硬件組成如圖2所示。下面簡述控制系統的主要內容。
控制系統的核心部件PLC選用松下公司的EPO系列可編程控制器。該編程器為16位CPU的超小型高功能PLC，指令資源豐富，性能價格比很高。主控單元為FPO - C32，輸入點數16、輸出點數為16點，擴充輸出FPO - E16點單元，就能滿足該系統的要求。該PLC的程序容量為5K，具有豐富的邏輯運算、算術運算、計數、步進、定時及分支等功能，大大方便了編程。
2)時間壓力法計量控制系統
計量控制系統是全自動灌裝機的重要部分，其控制程度、劑量穩定性直接影響到生產的品質。本系統就劑量本身而言，只有軟件控制，即輸入到觸摸屏的劑量（時間量），通過RS - 232口傳遞給PLC，PLC再通過軟件控制灌裝劑量。
3)無級調速控制系統
灌裝機的速度調整是用變頻器無級調速實現的。由于系統在瓶灌裝時的速度以及出瓶的速度要求是不樣的，所以要對變頻器的輸出頻率進行按需調節。假如系統處在手動狀態，那么可以進行人工調節。如果系統處在自動狀態，那么必須自動實現不同階段的速度調節。本系統的速度調節是通過PLC和變頻器的有機結合實現的。PLC根據程序不同段的要求，依次切換變頻器的輸入控制端，從而實現分段速度控制，達到速度調節的目的。
4)人機操作界面

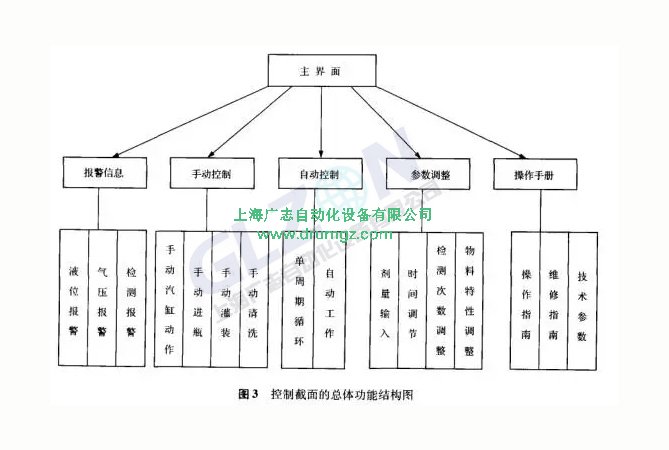

操作人員可以通過人機界面與可編程控制器進行信息、數據的處理和交流。人機界面主要任務是迅速獲取、處理應用系統運行過程中的數據、命令，并以適當的方式顯示出來。憑借觸摸屏編程軟件的強大功能，進行菜單界面設計、圖形界面設計，時間完成了這個操作自由、簡單且在功能上分自動、手動操作等多種控制方式的人機操作界面，能夠清晰顯示操作步驟、設備運行狀況，即使是新手也可輕松操作，并且系統保養方便、快捷。
其組成如圖3所示
2.2 PLC的軟件構成
本系統的程序結構主要有3部分組成：自動程序控制模塊、手動控制模塊和公共模塊。其中，自動模塊和手動模塊的輸出是中間變量，真正驅動負載的是公共輸出模塊。它直接驅動繼電器、電磁閥、蜂鳴器、觸摸屏程序等。
系統的自動控制過程是按工藝的要求進行程序編制的。本系統在設計上采用步進控制方式，也就是在個過程完成后再去執行另個過程。當然，自動過程也要具備定的條件，如：料位不能低于規定的下限；各執行元件的自動開關必須合上；自動過程開始時料位合乎要求等。圖4是自動過程的程序框圖。液位不到、氣壓低或檢測不到16個料瓶時，表明系統已不能正常工作，這時觸摸屏輸出報警信號和類型，操作人員根據信號類型進行故障處理，避免不必要的經濟損失，使生產正常運行。
3抗干擾措施
在以PLC為核心的這個控制系統中，存在著多種信號。由于信號較多，系統布線時又難以完全分開，所以會出現意想不到的干擾信號，例如微波信號。這些干擾信號不僅影響系統的控制，甚zhi使系統無法正常工作。在這其中，尤以變頻器的干擾為大，它不但使電源的正弦波發生畸變，產生各種高次諧波，而且不能滿足系統的控制和測量度，所以在抗干擾方面既采用了硬件措施，又采用了軟件措施。為了防止變頻器和其他強電設備引起的電源干擾，PLC的電源輸入采用隔離變壓器和開關電源。這樣，能有效抑制高次諧波等引起的干擾。在實際生產過程中，我們及時解決了微波對PLC的干擾，取得了較豐富的經驗。
4結論
全自動灌裝機采用時間壓力控制方法，利用微電腦( PLC)自動控制，電腦觸摸屏儲存本機所有資料及數據，操作方便，性能可靠，且結構簡單，易損件少，適應能力強，各種異型瓶均可包裝，更換灌裝瓶的規格，不需更換任何零件。
全自動灌裝機設備整機簡潔流暢，操作人員工作時不接觸機器任何零件，具有無級調速、無瓶不灌裝、產量高等特點。在農藥灌裝行業，我們在國內開發了全自動灌裝機，并邱得省計量廳的計量證書。到現在，已經發展到食品和油類灌裝，依靠高科技，該產品獲得了很好的經濟效率，受到用戶的廣泛好評和積推廣。
原文作者 張文明
